Technische Beschreibung

Stand Mai 2019

Pos. 1: Jagdkanzel

Rahmenkonstruktion aus biegesteifen feuerverzinkten Stahl
Dach, Boden, Wände und Tür aus Thermomaterial: 40 mm KS 1150 TF. Firesafe-IPN-Dämmkern U-Wert 0,595W/qmK gem DIN EN 13509 Brandverhalten B-s1,d0 – schwer entflammbar gem. DIN EN 13501-1 Stahl beidseitig verzinkt und beschichtet Kerndicke 40mm, Gesamtdicke 40 mm Blechdicke außen 0,60 mm E (euro), innen 0,40 mm Beschichtung außen 25 My RAL 6020, innen ca. 15 My RSL Bauaufsichtlich zugelassen Z-10.4-609 lt. DIBt. Gewicht ca. 10,10 kg/qm
Geschlossener Kanzelraum ca. 105 cm x 130 cm H 200 cm.
Auftritt aus zwei Stufengitterrosten, feuerverzinkt, überdacht ca.100cm / ca.60 cm. Dachvorsprung Frontseite ca.110 cm/40 cm
Schußöffnungen 1 x Front ca.100 cm /50 cm 2 x Seite ca. 35 cm / 60 cm, gesäumt mit Kantteilen verzinkt und beschichtet 25 My RAL 6020.

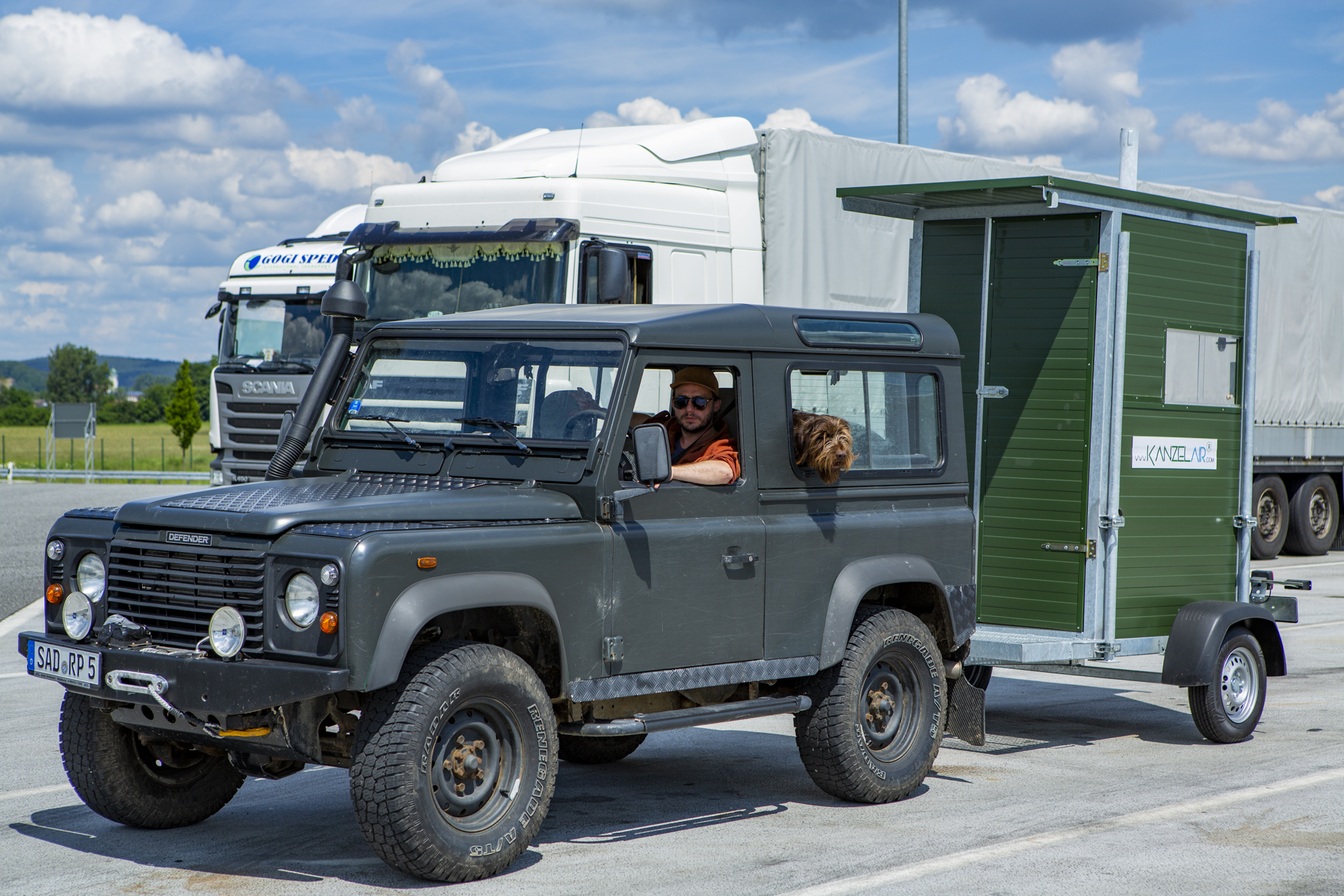

Vorbereitet für die Montage Revierfahrwerk 1a

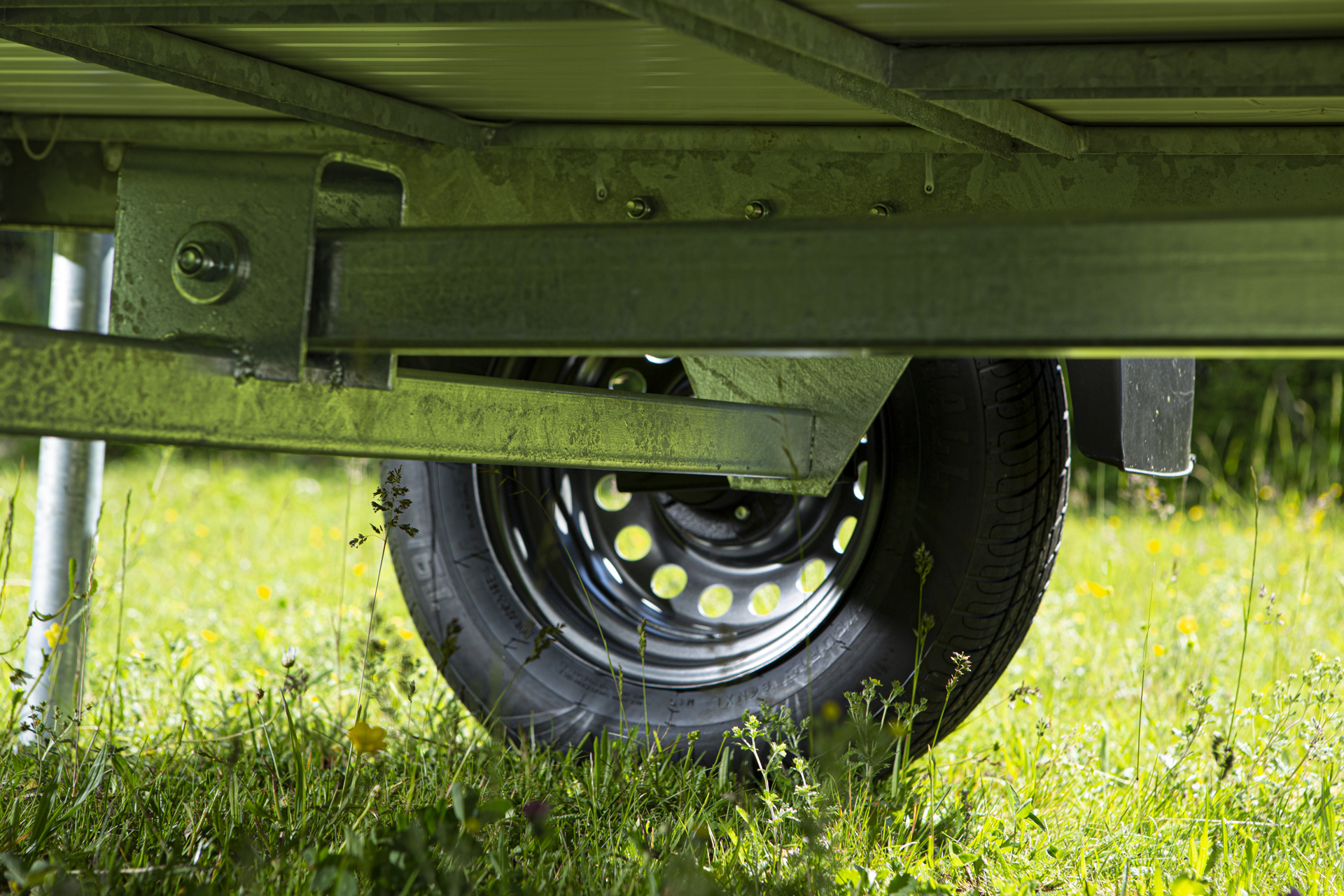

Revierfahrwerk (Schraubverbindung zu Position 1) Gummifederachse ohne Bremse, Achslast 500 kg. Zugdeichsel VK 60, Länge ca. 2,00m Zuglast 750 kg, Stütztlast max. 75 kg.
Stützradhalter, Stützrad, Zugöse, Auflagebock. Alle Teile feuerverzinkt.
2 Reifen 155/80/R 13 auf Felge 4 Loch

Ergänzung Fahrwerk für Straßenverkehrszulassung 80 km/h (Fahrzeugbrief) 2 Kotflügel, Beleuchtung TÜV- Begutachtung Paragraph 13 EG-FGV und Zuteilung einer TP-Nummer.

Fenster aus Akrylglas Front ca. 100cm× 50cm, (Drehkippkonstruktion) 6mm Seiten Schiebefenster:2 Scheiben je Seite ca. 40cm x 36 cm. ca. 4 mm Inkl. Beschlägen und Aluschienen. Inkl. Montage
Be- Entlüftung (Boden/ Dach) Öffnung ca. 10cmx15cm mit Gitter gesichert im Kanzelboden: Durchmesser ca.100mm im Kanzeldach feuerverzinkte Stahlkonstruktion gefasst und über Dach geführt aufgesetztes Winkelfalzrohr NW 100/0,6mm über Dach um 150 cm zur Luft/Geruchableitung verlängert
Höhenverstellbarer, geländevariabler Kanzelbock biegefest aber lösbar an der Kanzelkonstruktion integriert Höhenverstellung Standard bis ca. 1,50m über Gelände Stützenlänge Standard ca. 2,00 m Stahl feuerverzinkt
Kanzel-Ofen/ Esse Stahlkonstruktion in Essenform mit Schutzgitter Heizstrahler 2000-4300 Watt, Regler Schlauchbruchsicherung Schlauch Propangas 6,3×3,5mm R 1/4 Verbrennungsgeschützt, höchste Betriebssicherheit. Dient der Wärme und der optimalen Geruchsneutralisierung bei 240 Grad C. TÜV geprüft Nur in Verbindung mit Pos.2b einsetzbar Inkl. Montage mit Hochtemperatur Silikon 310ml Profi bis 280 Grad C

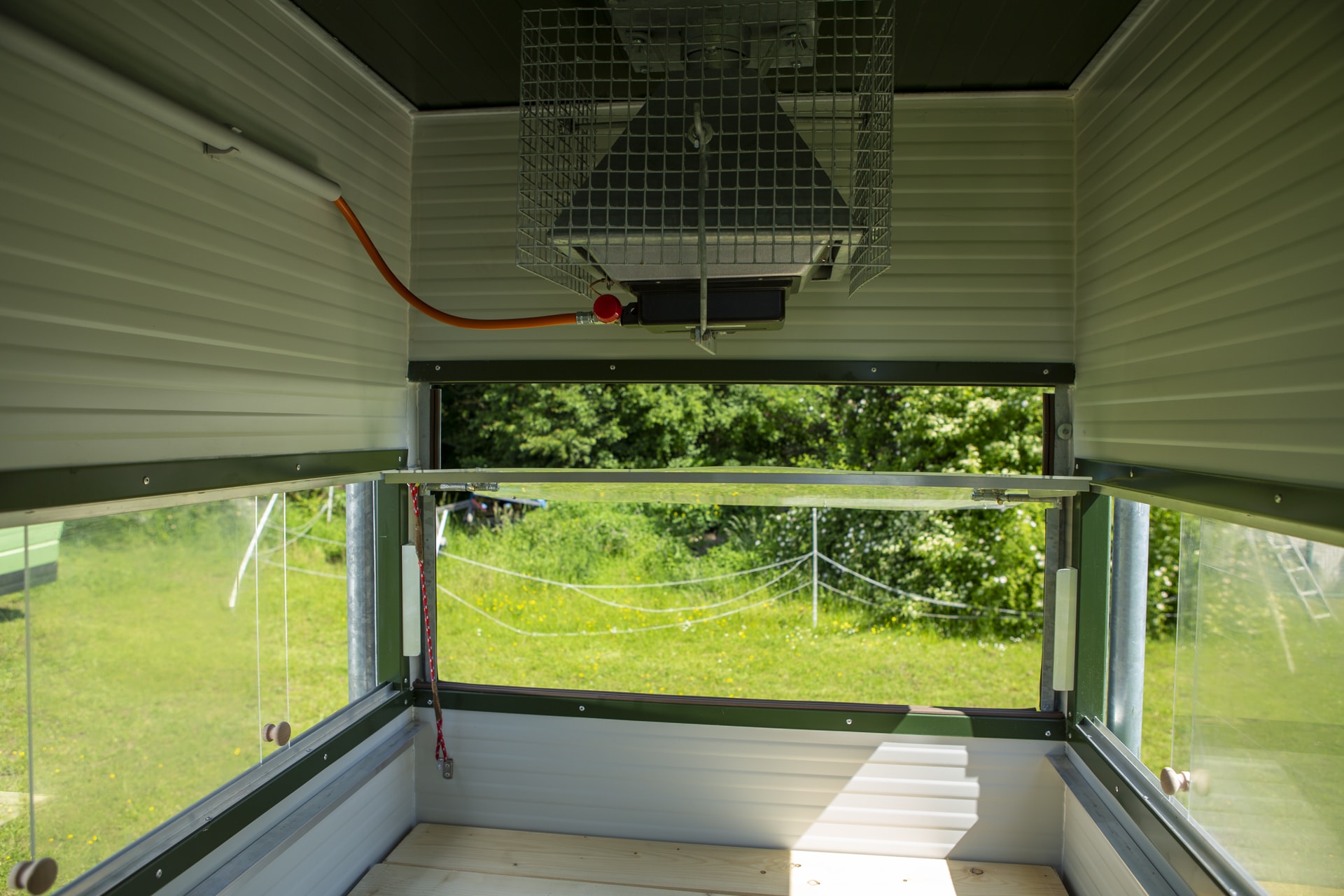

Inneneinrichtung Aluwinkel Auflagen für Sitz, Rückenlehne Fuß- und Armstützen Ablagen, Gewehrauflagen Fenstersicherung In verschiedener, induviduell angepaßter Form und Höhe Standard: 8 Nadelholz Fertigteile – Seiten endverstärkt mit Hartgummi als Geräuschvernichter Div. weitere Annehmlichkeiten, Hut, Gewehrhaken usw. nach Wunsch

Erdanker Auftritthilfe Teppichboden nach Wunsch und Ausführung
Services: Finanzierung oder Leasing möglich.
Gerne vermitteln wir Ihnen eine Versicherung für: Diebstahl-, Sturm- und Vandalismuschäden

Technische Änderungen vorbehalten
